整体滤板技术要求

3.4.2 滤头及模板

(1) 滤头
① 外形描述

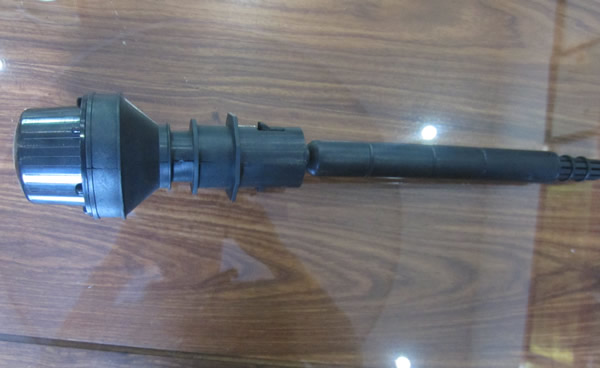

滤头由滤帽、滤杆、垫片、固定环及盖子组成。
滤帽近似圆柱形,上端直径略大于下端直径,滤帽倾角95°。滤帽上设有36条狭长的孔,孔布置均匀,且从滤料侧到滤头内部逐渐扩大。孔宽度0.4±0.05mm,长度24±0.05mm。每个滤头开孔面积345.6mm2。滤头开孔比1.84%。
滤杆内径17±0.5mm,带有外丝扣。滤杆上端设有一个圆形的进气孔,孔径2±0.05mm;下端设有一个狭长的进气孔,孔长度65±0.05mm,宽度1.5±0.05mm。
固定环高度80mm,带有内丝扣,内径与滤杆外径匹配。

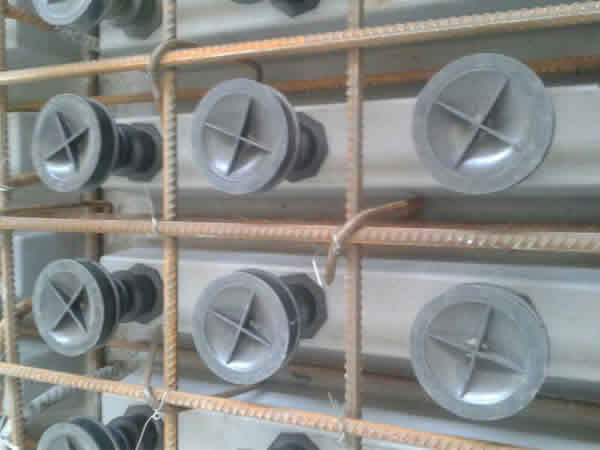

每个固定环带有一个盖子,用于防止混凝土和杂物的进入。
垫片做为滤杆与固定环之间的连接垫片。
② 安装方式

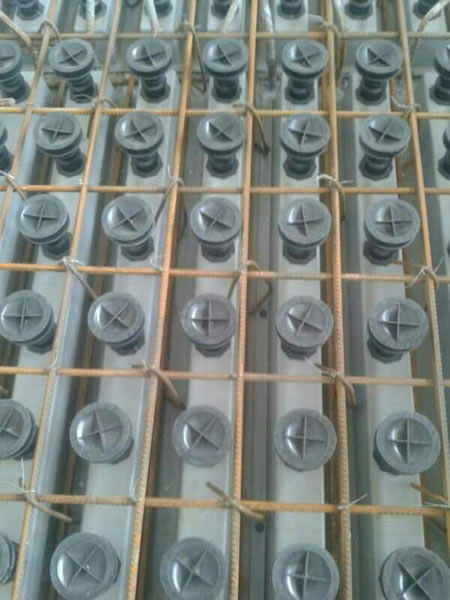

滤帽套在滤杆上,滤杆顶盖嵌在滤帽的上端。固定环插在第一层预制板内的锥形预埋件上,被预埋在第二层现浇板内。滤头通过滤杆上丝扣安装在固定环上,滤杆和固定环之间安装垫片。
单池内滤头中心偏差不大于±1.5mm。所有滤池内滤头中心偏差不大于±5mm
③ 材质要求
滤帽、滤杆、固定环及固定环盖子材质为聚乙烯。
滤头上的所有部件都要能承受压力,安装时踩碰不得破碎。
滤头所用材料应无毒无副作用,均应符合《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T 17219的规定。

(2) 模板
模板由供货商根据每块整体滤板尺寸及滤梁中心间距要求进行设计。
模板为长方形,上面均匀布有锥形预埋件,用于固定滤头,每个锥形预埋件带有一个盖子,用于防止混凝土和杂物的进入。
模板的设计要求每块整体滤板滤头布置均匀,滤头间距满足配筋要求
模板是第一层预制板的制作模板,尺寸不易过大,应方便安装。
模板整体采用聚苯乙烯/ABS材料制作
模板所用材料应无毒无副作用,应符合《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T 17219的规定。
滤梁顶面上应预留钢筋,分别交错向两侧煨弯90°,与两侧现浇板的主筋焊接连接。预留钢筋应避开平衡气孔位置。
滤池底板滤梁部位留有预留钢筋,与滤梁竖向主筋焊接连接。

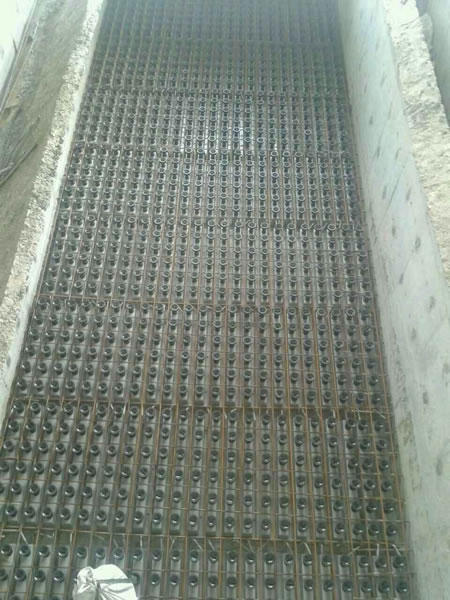

滤池池壁在滤板标高处,四周设置有20~40mm凹槽,凹槽的高度和滤板厚度一致;根据需要在凹槽内植入钢筋,与现浇板的主筋焊接连接。
